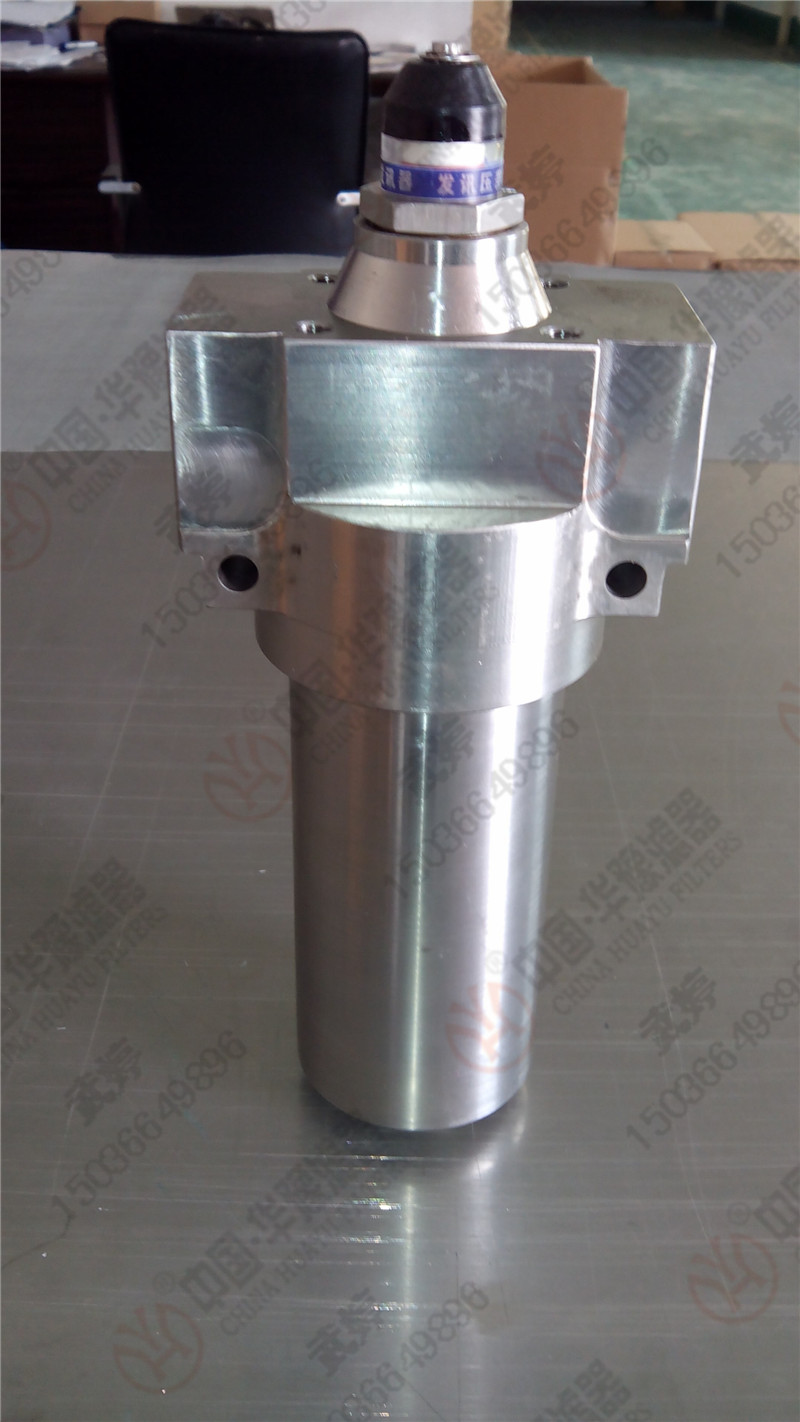

壓力管路過濾器PHB240FD1H11安裝于潤滑和液壓系統的壓力管路中，用于濾除系統中諸元件磨損產生的金屬粉末及橡膠雜質等污染物，使流回油箱中 的油液保持清潔，有利于油液的循環使用；
還設有濾芯污染堵塞發訊器及旁通閥，當濾芯被污染物堵塞到一定程度時，發訊器便會發出訊號指示，若此時不能立即處理故障，安裝在濾頭上的旁通閥便會自動開啟，以保護設備的正常運行；
濾芯的過濾材料有復合纖維、不銹鋼編織網、不銹鋼燒結網、木棉定型濾紙等材質，客戶可根據客戶需要適當選??；還可根據客戶需要適當選配壓差發訊器及旁通閥；
上、下殼體均采用優質合金剛材質，體積小、結構簡單、外形美觀大方
性能參數
工作壓力：42MPa（MAX）
工作溫度：-25℃...+110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓力：0.6MPa
型號說明
PHB 240 FD 1 H1 1
240
代號
|
240 |
|
|
代號 |
流量（L/min） |
|
060 |
60 |
|
110 |
110 |
|
160 |
160 |
|
240 |
240 |
|
420 |
420 |
|
660 |
660 |
|
950 |
950 |
|
1300 |
1300 |
|
FD |
|
|
代號 |
過濾材料及精度 |
|
FB |
復合纖維 |
|
FT |
復合纖維 |
|
FC |
復合纖維 |
|
FD |
復合纖維 |
|
FV |
復合纖維 |
|
CD |
木棉定型濾紙 |
|
CV |
木棉定型濾紙 |
|
RC |
不銹鋼燒結氈 |
|
RD |
不銹鋼燒結氈 |
|
RV |
不銹鋼燒結氈 |
|
MD |
不銹鋼編織網 |
|
MV |
不銹鋼編織網 |
|
MP |
不銹鋼編織網 |
|
ME |
不銹鋼編織網 |
|
MS |
不銹鋼編織網 |
|
0 |
|
|
代號 |
旁通閥 |
|
0 |
無旁通閥 |
|
1 |
裝旁通閥 |
|
H1 |
|
|
代號 |
發訊器類型 |
|
0 |
無壓差發訊器 |
|
S1 |
目視式壓差發訊器 |
|
H1 |
目/電式壓差發訊器 |
|
3 |
|
|
代號 |
工作介質 |
|
1 |
礦物油、乳化液 |
|
2 |
磷酸酯液壓油 |
|
3 |
水－乙二醇 |
|
1 |
|
|
代號 |
濾芯壓差MPa |
|
無標記 |
2.1 |
|
1 |
21 |
額定流量下的清潔濾芯的壓降
|
型 號 |
殼 體 |
濾 芯 Filter element |
|
Type |
Housing |
FT |
FC |
FD |
FV |
CD |
CV |
RD |
RV |
MV |
ME |
|
PHB060... |
0.46 |
1.68 |
1.01 |
0.71 |
0.49 |
0.42 |
0.31 |
0.4 |
0.32 |
0.54 |
0.27 |
|
PHB110... |
0.91 |
1.84 |
1.11 |
0.78 |
0.54 |
0.46 |
0.34 |
0.44 |
0.36 |
0.59 |
0.3 |
|
PHB160... |
1.34 |
1.67 |
1 |
0.71 |
0.49 |
0.42 |
0.3 |
0.4 |
0.32 |
0.53 |
0.27 |
|
PHB240... |
0.67 |
1.29 |
0.78 |
0.55 |
0.38 |
0.32 |
0.24 |
0.31 |
0.25 |
0.41 |
0.21 |
|
PHB420... |
1.12 |
1.42 |
0.85 |
0.6 |
0.42 |
0.35 |
0.26 |
0.34 |
0.27 |
0.45 |
0.23 |
|
PHB660... |
1.65 |
1.37 |
0.82 |
0.58 |
0.4 |
0.34 |
0.25 |
0.33 |
0.26 |
0.44 |
0.22 |
|
PHB950... |
1.32 |
1.73 |
1.04 |
0.73 |
0.51 |
0.43 |
0.31 |
0.42 |
0.33 |
0.55 |
0.28 |
|
PHB300... |
1.89 |
1.48 |
0.89 |
0.63 |
0.44 |
0.37 |
0.27 |
0.36 |
0.29 |
0.47 |
0.24 |
