一、使用條件 |
|
本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。 |
|
|
|
二、技術參數 |
|
型
號
|
公稱
通徑
DN
mm
|
過濾
面積
m2
|
運 動 粘 度 cSt
|
重量
kg
|
|
46
|
68
|
100
|
150
|
460
|
|
過 濾 精 度 mm
|
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
|
過 濾 精 度 mm
|
|
SWCQ-50
|
50
|
0.31
|
485
|
1160
|
447
|
793
|
250
|
565
|
107
|
256
|
69
|
160
|
136
|
|
SWCQ-65
|
65
|
0.52
|
820
|
1960
|
760
|
1340
|
400
|
955
|
180
|
434
|
106
|
250
|
165
|
|
SWCQ-80
|
80
|
0.83
|
1320
|
3100
|
1200
|
2150
|
630
|
1533
|
288
|
695
|
170
|
400
|
220
|
|
SWCQ-100
|
100
|
1.31
|
1990
|
4750
|
1840
|
3230
|
1000
|
2310
|
436
|
1050
|
267
|
630
|
275
|
|
SWCQ-125
|
125
|
2.80
|
3340
|
8000
|
2100
|
5420
|
1686
|
3890
|
730
|
1710
|
450
|
1000
|
680
|
|
SWCQ-150
|
150
|
3.30
|
5000
|
12000
|
4650
|
8130
|
2520
|
5840
|
1094
|
2660
|
679
|
1600
|
818
|
|
SWCQ-200
|
200
|
6.00
|
9264
|
22140
|
8568
|
15114
|
4620
|
10788
|
2034
|
4908
|
1254
|
2898
|
1185
|
|
SWCQ-250
|
250
|
9.40
|
14513
|
34686
|
13423
|
23678
|
7238
|
16901
|
3186
|
7689
|
1964
|
4540
|
1422
|
|
SWCQ-300
|
300
|
13.50
|
20844
|
49815
|
19278
|
34006
|
10395
|
24273
|
4573
|
11043
|
2821
|
6520
|
2580
|
|
1、過濾器的公稱壓力為0.63MPa。
2、濾芯清洗壓降不大于0.15MPa。 |
|
三、外形尺寸 |
|
|
|

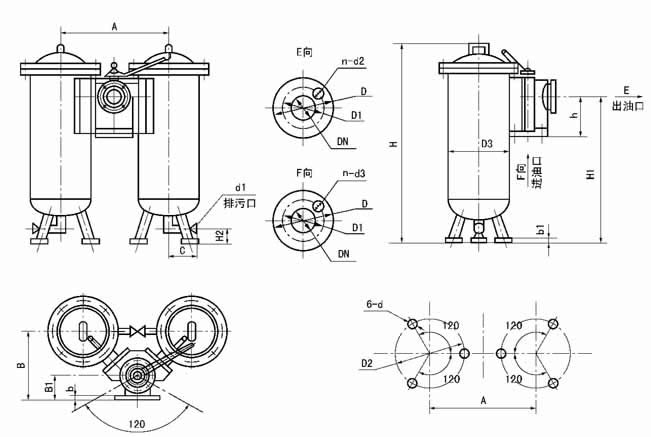

SLQ-32，SLQ-40雙筒網式過濾器（整體式） DN≥50的SLQ型雙筒網式過濾器（組合式）
|
|
四、外形尺寸 |
|
型號
|
公稱通徑DN
|
A
|
B
|
B1
|
b
|
b1
|
C
|
d2
|
d3
|
H
|
|
SWCQ-50
|
50
|
459
|
325
|
130
|
18
|
20
|
170
|
260
|
240
|
660
|
|
SWCQ-65
|
65
|
474
|
340
|
140
|
20
|
20
|
170
|
260
|
240
|
810
|
|
SWCQ-80
|
80
|
529
|
367
|
145
|
20
|
20
|
180
|
350
|
300
|
820
|
|
SWCQ-100
|
100
|
550
|
381
|
160
|
22
|
20
|
180
|
350
|
300
|
1000
|
|
SWCQ-125
|
125
|
779
|
494
|
165
|
24
|
20
|
220
|
600
|
550
|
1340
|
|
SWCQ-150
|
150
|
817
|
533
|
190
|
24
|
30
|
220
|
600
|
550
|
1460
|
|
SWCQ-200
|
200
|
938
|
613
|
230
|
24
|
30
|
260
|
350
|
600
|
1500
|
|
SWCQ-250
|
250
|
1034
|
676
|
260
|
26
|
30
|
260
|
700
|
640
|
1600
|
|
SWCQ-300
|
300
|
1288
|
814
|
290
|
26
|
30
|
260
|
1000
|
900
|
1720
|
|
|
續上表
|
|
型號
|
H1
|
H2
|
h
|
d
|
d1
|
時出油口連接法蘭尺寸
|
|
DN
|
D
|
D1
|
n
|
d2
|
d3
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
法蘭連接尺寸JB/T81《凸面板式平焊鋼制管法蘭》（PN=1MPa）的規定。 |
|
四、型號標注說明 |
 |
|
五、工作原理 |
1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。
2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。
3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

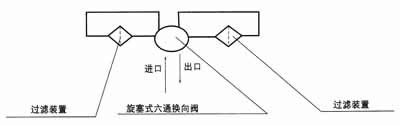

4、系統圖 |
|
|
|
六、使用說明 |
1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，取出濾芯磁塊進行清洗（包括筒體）。
2、當過濾精度達不到要求時，將過濾裝置停止運行，更換濾網。
3、過濾器運行過程中，不得隨意轉動換向閥。
七、訂貨須知
訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
