新鄉市華豫濾器有限公司生產的全自動反沖洗過濾器采用先進的過濾技術根據客戶的需要研發設計的，該過濾器主要有優質碳鋼或不銹鋼停蹄、濾網、水流導向閥、電動控制箱及排污裝置等所組成。該其質量可靠、性價比高，已供很多客戶使用。此外，我公司還有嚴格的質量檢測，保證每一出廠產品都為合格產品，您可以放心購買，歡迎來電咨詢

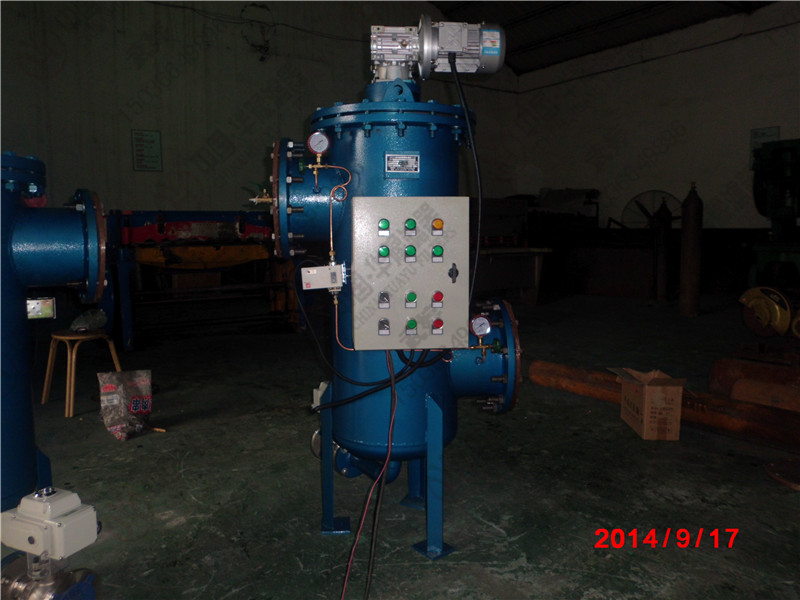

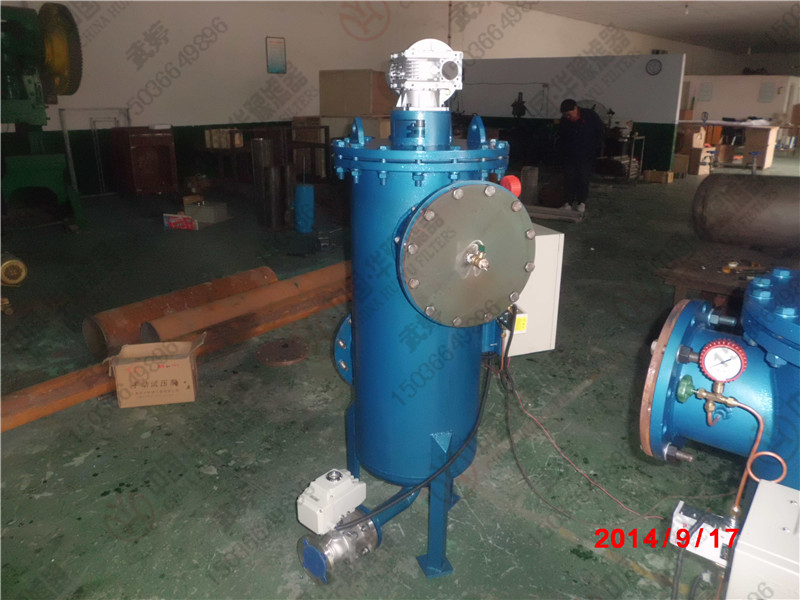

全自動反沖洗過濾器
1）產品功能
全自動反沖洗過濾器是專業去除水中的各種粘性物質、膠粒、泥沙及其他機械雜質，確保系統設備的安全可靠。
2）工作原理
當水處理器工作時 ， 水流導向閥開啟 ， 水流由入口進入過濾器 ， 經過濾網過濾流如出口 。 當需要排污時， 打開排污閥 ，水流沖洗粘在濾網內壁上的雜質被進一步清洗排出，當水流導向閥完全關閉時， 水流經濾網后半段外側流入內側 ， 經前半段過濾 ，部分水流由出口流入系統 ， 剩余水流由濾網后半段外側流入內側 ， 經排污口排出 ， 起到反向自動沖洗濾網作用。，特殊設備的濾網使得在濾網內部產生了噴射效果，任何雜質都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束后，點排污閥關閉，水流導向閥開啟。整個過程中。物流不斷流，實現了連續化、自動化生產。
2）適用范圍
1. 采暖系統中供暖，供熱的熱水循環系統。
2. 中央空調、冷水機組、制冷機的冷卻和冷凍循環水系統。
3. 工業及民用冷卻水，工藝冷卻循環水系統。
4. 利用地熱水進行洗浴，采暖的循環系統等。
3）產品特點：
1.全自動清洗電動裝置
2.過濾精度可從200mm到3500mm
3. 網筒采用錐形不銹鋼濾筒，清洗時雜質能在負水壓水流的沖擊下瞬時均勻排出 。
4. 濾網采用尖端向外的 V 型斷面網筒，過濾和反 沖 洗 時 不糊網易清洗 。
5.還可根據要求制成海水腐蝕外殼或不銹鋼本體
6.反沖洗不斷流，耗水量極少：不超過總量的1%
4）技術參數
1. 全自動反沖洗過濾器處理效果
? 過濾精度：可根據用戶需要選擇
? 過濾效率： 80%~99%
? 壓力損失： ≤ 0.015MPa
2. 全自動反沖洗過濾器進水水質
? 工作壓力： ≤ 1.6Mpa
? 工作溫度： 1 ℃ ~50 ℃
? 工作環境溫度： 1 ℃ ~50 ℃
? 相對濕度：＜ 95%
3. 全自動反沖洗過濾器運行參數
? 平均無故障工作時間：＞ 60000 小時
? 設計壽命： 20 年
5）全自動反沖洗過濾器規格型號
| 型號 | 進出水管 | 處理流量 | 外型尺寸 | 重量 | | 徑D1（MM） | （M3/H） | 閥休直徑 | 排污口徑D | A | L3 | （KG） | | HYZL-FG | 50 | 8 | 108 | 25 | 410 | 295 | 10 | | HYZL-FG | 65 | 15 | 133 | 25 | 500 | 360 | 14 | | HYZL-FG | 80 | 25 | 133 | 25 | 550 | 360 | 15 | | HYZL-FG | 100 | 50 | 159 | 40 | 580 | 470 | 25 | | HYZL-FG | 125 | 80 | 219 | 40 | 640 | 530 | 35 | | HYZL-FG | 150 | 130 | 273 | 50 | 730 | 610 | 46 | | HYZL-FG | 200 | 250 | 325 | 50 | 900 | 750 | 62 | | HYZL-FG | 250 | 430 | 426 | 50 | 1050 | 900 | 99 | | HYZL-FG | 300 | 610 | 480 | 65 | 1350 | 1100 | 121 | | HYZL-FG | 350 | 800 | 530 | 65 | 1450 | 1250 | 160 | | HYZL-FG | 400 | 1100 | 630 | 100 | 1600 | 1350 | 205 | | HYZL-FG | 450 | 1400 | 720 | 100 | 1800 | 1500 | 263 | | HYZL-FG | 500 | 1700 | 820 | 150 | 2000 | 1650 | 337 | | HYZL-FG | 600 |
| 920 |
| 2200 | 1800 | 446 | | 備注 | 1、設備的默認過濾精度為：0.3MM | |
| 2、其它規格的設備,在訂貨時提供有關外型尺寸. | |
| 3、所有設備均以實物為準. |
備注
1 ．設備的默認過濾精度為： 0.3mm 。
2 ．其它規格的設備，在訂貨時單獨提供有關外型尺寸參數。
3. 所有設備均以實物為準。
設備的工作壓力； 1.6Mpa
設備的名稱：全自動反沖洗過濾器
6）全自動反沖洗過濾器安裝注意事項
1. 設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。
2. 本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。
3. 全自動反沖洗過濾器進水口、出水口、排污口均應加裝閥門（排污閥應為快速閥 ） 。
4. 設備之間凈距離不小于 1500mm 1500mm 1500mm 1500mm ；設備與墻體凈距離不小于 1000mm 設備與四周應留出不小于 500mm的維修空間。
5. 設備進出口管道上 ， 應以靠近管口處設置管道支架 ； 直接與容器管口相連接的大于或等于 DN150 的閥門下面宜設置支架。
7）全自動反沖洗過濾器使用說明
1. 系統運行前應檢查管路安裝是否正確。
2. 對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門。
3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。
4. 全自動反沖洗過濾器電控箱操作說明
1) 按動船型開關 ， 電源指示燈亮 ， 過濾器進行正常運行狀態 （ 每次接通電源 ， 機器先排污后復位 ，進入運行狀態 ） 。
2) 排污時間的設定 ， 全自動反沖洗過濾器出廠默認的排污時間為 1min ， 客戶可根據需要自行設定排污時間 ， 設定范圍為 0 — 3min ，設備的排 污是由壓差控制的，壓差為 0.05MPa 時，設備開始排污，排污時，排污指示燈亮。調整壓差的方法就是調整壓差開關（改變壓差可以參考接線 盒內的壓差值刻度指示及說明，順時針轉動調節旋鈕可使壓差設定值增大）直到設定為所需壓差值。
3) 為了方便用戶，該設備設定了強制排污按鈕，可人為干擾進行強制排污。
注意： 系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取滿水濕保護的措施，以減小腐蝕，保護系 統。
